多功能氣體探測器
1.產品介紹
此款氣體探測器，是一種固定式可連續檢測作業環境中可燃性氣體濃度，氧氣濃度或有毒有害氣體濃度的儀器。探測器為自然擴散方式檢測氣體濃度，采用進口電化學傳感器、催化燃燒式傳感器、紅外傳感器或者PID傳感器，適宜工廠應用的LCD液晶實時顯示泄漏氣體的濃度值，超過預設報警點啟動聲光報警信號或者驅動排風系統。國際標準4-20ma信號可直接接入工廠的DCS系統或者PLC，RS485數字信號與工廠上位機連接。本產品適用于石油、化工、消防以及其他需要檢測氣體濃度的場所。
2.
探測器功能特色
•采用2.0寸工業級高清大屏，分辨率為320x240。
•PPM、%VOL、mg/m3、umol/mol、 10-6、%LEL、%七種濃度單位可切換。
•現場帶背光大屏幕多參數LCD顯示，直觀顯示氣體濃度、類型、單位、工作狀態等。
•獨立氣室，更換傳感器無須現場標定，傳感器關鍵參數自動識別。
•量程范圍溫度數字自動跟蹤補償，保證測量準確性。
•軟件校準功能，用戶也可自行校準，用4個按鍵實現，操作簡單，圖形點陣操作菜單液晶顯示，中英文雙語切換。
•傳感器3級校準功能，保證測量的準確性和線性。
•二級報警設置，雙繼電器信號輸出:兩組無源信號輸出。
•可同時輸出多種信號:標配4-20mA信號:標準的4-20mA輸出，傳輸距離<1Km;標
•配RS485信號:采用標準MODBUS RTU協議，傳輸距離＜1Km。
•具有過壓保護、防雷保護、短路保護、反接保護、防靜電干擾、防磁場干擾等功能并
•且具有自動恢復功能，防止發生任何外部原因、人為原因、自然災害等造成探測器損壞。
選配1:現場聲光報警。
選配2:紅外搖控器，防爆場所無需開蓋設置參數，探測器與紅外搖控接收長達8米，
操作安全可靠。
3
.技術參數
檢測范圍：可燃?xì)狻⒀鯕?、硫化氫、一氧化碳?br />
檢測原理：支持電化學、半導體，PID，紅外等
檢測方式：擴散式
安裝方式：壁掛式、管道式（螺紋尺寸：G1/2）
分辨率：1%LEL、1PPM，0.1PPM等（視不同傳感器而定）
傳感器壽命：2年（視具體使用環境而定）
工作電壓：DC24V±3.6V
檢測精度：≤±5%FS
線性誤差：≤±1%FS
響應時間(T90)：≤30s
重復性：≤±2%
繼電器：兩組繼電器輸出，觸點容量：30VDC 2A/125VAC 1A
防爆標志：Ex d ⅡC T6 Gb
殼體材料：壓鑄鋁，防爆防腐蝕
防護等級：IP65
接線口：M20*1.5、G1/2

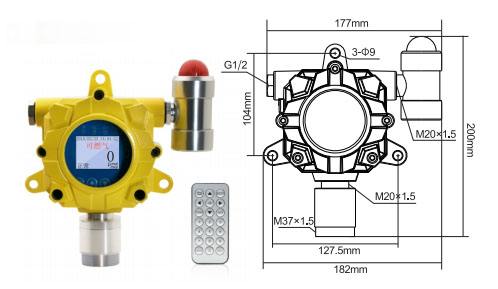

尺寸重量：200*182*90mm（約1.6kg）
報警方式：聲、光報警
工作環境：-20~55℃，≤95%無冷凝結露
工作壓力：86-106Kpa
4.支持輸出多種信號
標配4-20mA信號連接PLC、DCS系統，傳輸距離1Km
標配RS485信號連接上位機，采用標準MODBUS RTU協議，傳輸距離1Km
選配433MHz信號 無線連接，傳輸距離空曠1Km

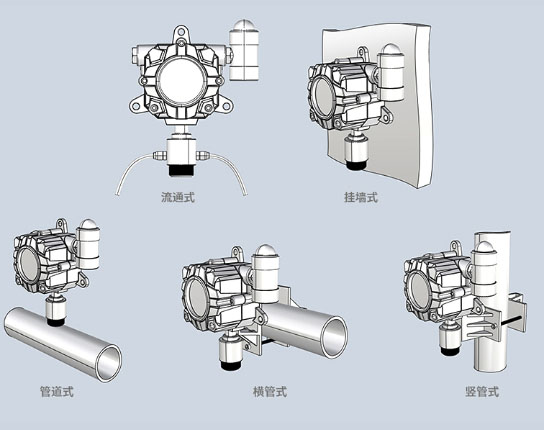

5.多種安裝方式
常做氣體一覽表，未列氣體可咨詢客服。
|
被測氣體 |
測量范圍 |
可選量程 |
分辨率 |
報警點 |
|
氧氣O2 |
0-30%vol |
0-30%vol |
0.1%vol |
低:19.5% 高:23.5%vol |
|
二氧化碳CO2 |
0-5%VOL |
0-1%/5%/10%vol（紅外） |
1ppm/0.1%vol |
低:1000 高:2000 ppm |
|
一氧化碳CO |
0-1000ppm |
0-500/2000/5000ppm |
1ppm |
低:50 高:150 ppm |
|
一氧化氮NO |
0-250ppm |
0-500/1000ppm |
1ppm |
低:50 高:150 ppm |
|
二氧化硫SO2 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
可燃?xì)怏wEX |
0-100%LEL |
0-100%VOL（紅外） |
1%LEL、1%VOL |
低:20 高:50 %LEL |
|
硫化氫H2S |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
甲苯C7H8 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氟化氫HF |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
甲醛CH2O |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
臭氧O3 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氰化氫HCN |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
環氧乙烷C2H4O |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
磷化氫PH3 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氨氣NH3 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氫氣H2 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氯氣CL2 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
氯化氫HCL |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
|
二氧化氮NO2 |
0-20ppm |
0-20ppm |
0.1/1ppm |
低:5 高:10 ppm |
